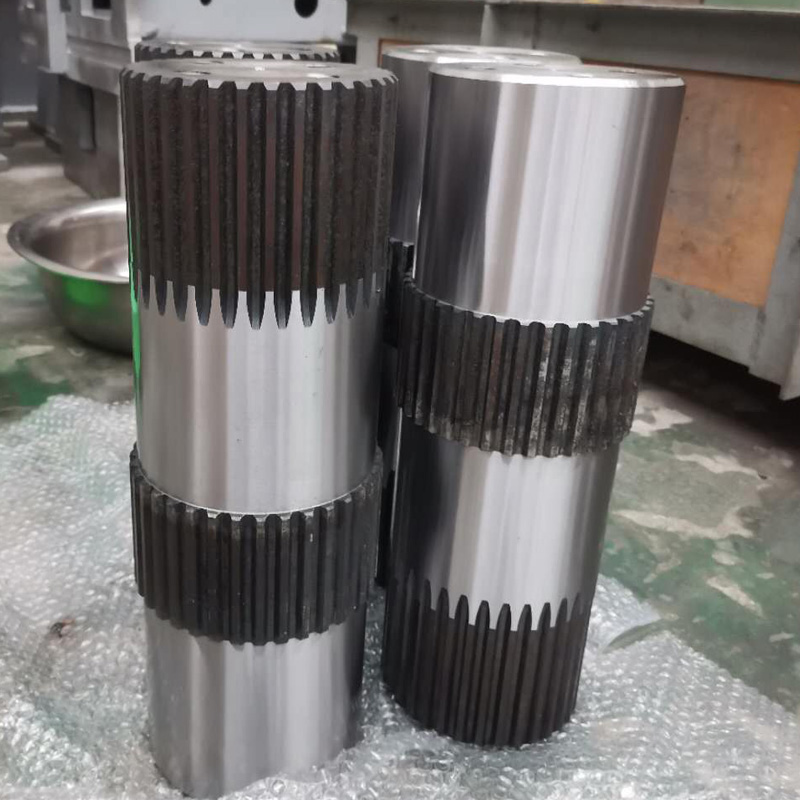

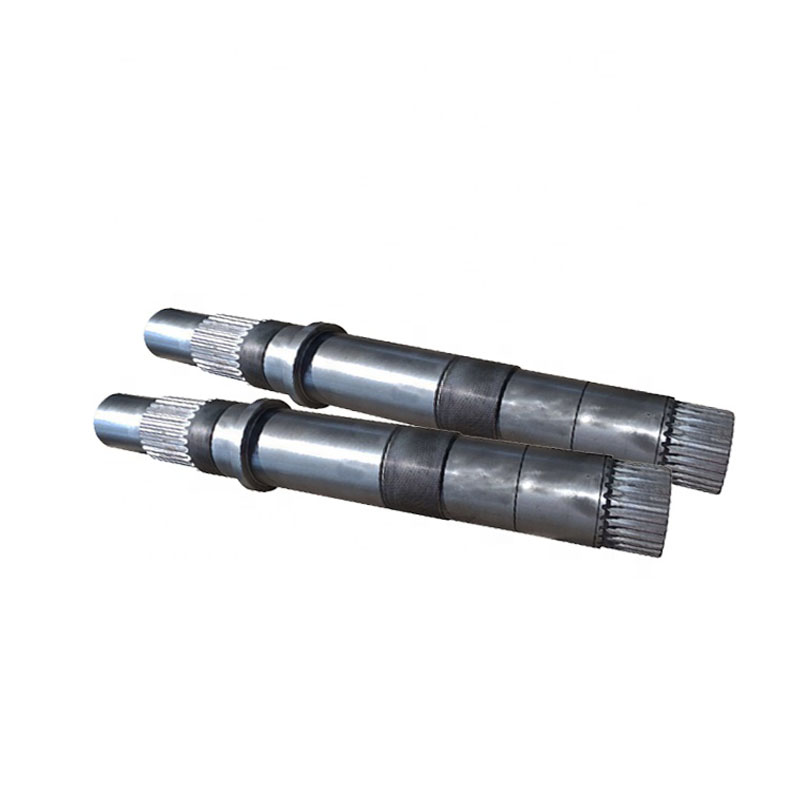

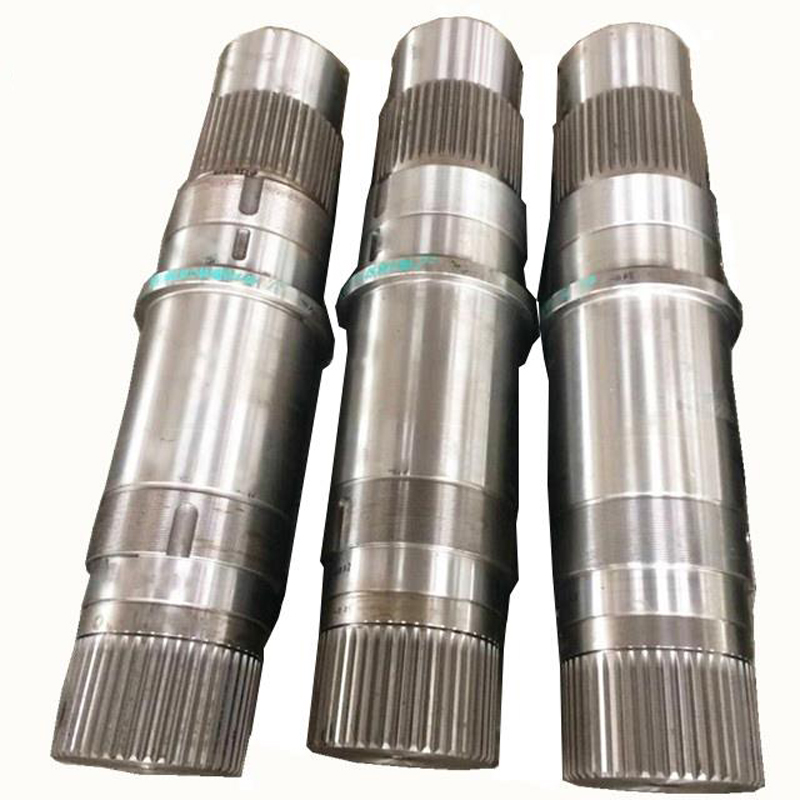

花键轴

起订量:1件

在线订购




花键轴轴加工流程

棒料、锻件 → 粗车加工 → 调质 → 精车加工 → 铣键槽 → 热处理(表面淬火货渗碳淬火) → 研磨中心孔 → 粗磨 → 精磨 → 成品检测包装




花键轴轴质量控制流程

进货检测:尺寸检测、探伤检测 → 检测尺寸 → 检测硬度 → 检测尺寸 → 检测键槽尺寸 → 检测硬度 → 检测孔径 → 检测尺寸 → 终检






花键轴是机械传动一种,和平键、半圆键、斜键作用一样,都是传递机械扭矩的,在轴的外表有纵向的键槽,

套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等


材料使用

1、碳素钢35、45、50等优质碳素结构钢因具有较高的综合力学性能,应用较多,其中以45钢用得***为广泛。

为了改善其力学性能,应进行正火或调质处理。不重要或受力较小的轴,则可采用Q235、Q275等碳素结构钢。

2、合金钢具有较高的力学性能,但价格较贵,多用于有特殊要求的轴。

例如采用滑动轴承的高速轴,常用20Cr、20CrMnTi等低碳合金结构钢,经渗碳淬火后可提高轴颈耐磨性;

机转子轴在高温、高速和重载条件下工作,必须具有良好的高温力学性能,常采用40CrNi、38CrMoAlA等合金结构钢。

轴的毛坯以锻件优先、其次是钢;尺寸较大或结构复杂者可考虑铸钢或球墨铸铁。

例如,用球墨铸铁制造曲轴、凸轮轴,具有成本低廉、吸振性较好,对应力集中的敏感性较低、强度较好等优点。轴的力学模型是梁、多数要转动,因此其应力通常是对称循环。

其可能的失效形式有:疲劳断裂、过载断裂、弹性变形过大等。轴上通常要安装一些带轮毂的零件,因此大多数轴应作成阶梯轴,切削加工量大。


花键轴分矩形花键轴渐开线花键轴两大种类

花键轴中的矩形花键轴应用广泛,而渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的连接。

矩形花键轴通常应用于飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。

由于矩形花键轴多齿工作,所以承载能力高,对中性、导向性不错,而其齿根较浅的特点可以使其应力集中小。

另外花键轴的轴与毂强度削弱小,加工比较方便,用磨削方法可以获得较高的精度。

渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的连接。

其特点:齿廓为渐开线,受载时齿上有径向力,能起自动定心作用,使各齿受力均匀,强度高寿命长,加工工艺与齿轮相同,易获得较高精度和互换性
