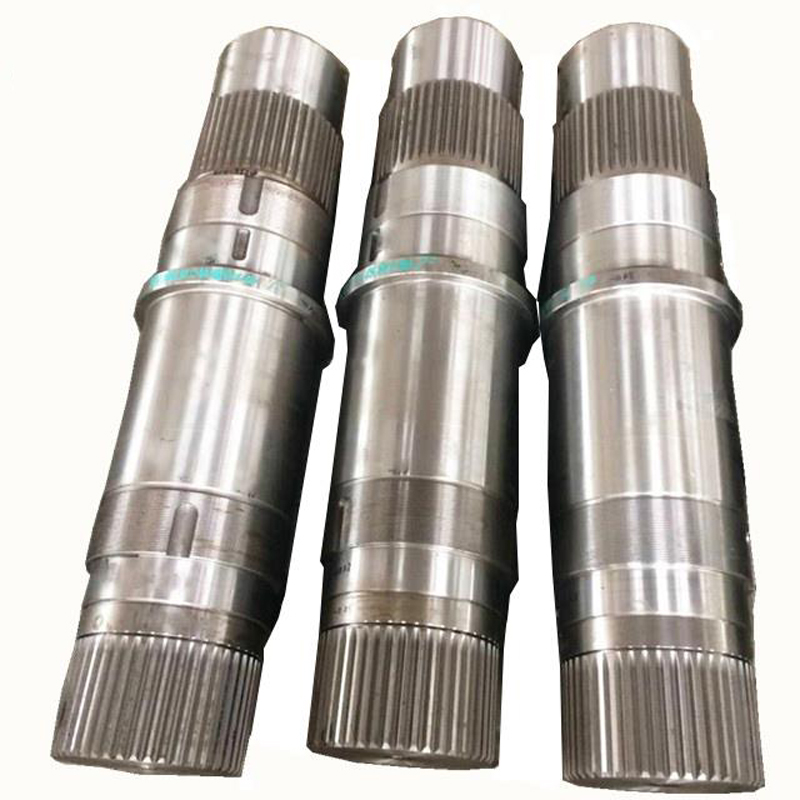

齿轮轴花键轴加工大模数花键轴非标花键轴河南机械加工厂家定做

起订量:1件

在线订购




花键轴轴加工流程

棒料、锻件 → 粗车加工 → 调质 → 精车加工 → 铣键槽 → 热处理(表面淬火货渗碳淬火) → 研磨中心孔 → 粗磨 → 精磨 → 成品检测包装




花键轴轴质量控制流程

进货检测:尺寸检测、探伤检测 → 检测尺寸 → 检测硬度 → 检测尺寸 → 检测键槽尺寸 → 检测硬度 → 检测孔径 → 检测尺寸 → 终检




数控车床加工、立车加工、龙门铣加工、卧式车床加工、磨床加工、焊接加工

产品工艺

  1、锻造 ------材料包括35 CrMo、42 CrMo、45#或根据要求;

  2、粗车-----------10米卧式车床粗车削,单边缘留有3-5mm的余量;

  3、探伤检测--------利用UT装置检测内部结构;

  4、热处理-----淬火回火提高了硬度和耐磨性;

  5、精车-------满足公差尺寸要求的外径和阶段精加工根据图纸要求;

  6、磨加工------保证产品的表面光洁度;

  7、钻孔-------数控龙门镗铣床,四轴联动机构,精度可达0.01mm;

  8、铣键槽 ------- 6m数控龙门镗铣床,有侧铣头;

  9、涂抹防锈油------防止产品生锈 根据客户需求;

  10、包装发货。

河南洛阳大型机械加工厂家|大型非标零部件|大型机加工件|大型矿山车辆用零部件

大型非标零部件、机械加工异形件、底座法兰、法兰盘机加工厂家加工定做

卧式车床加工花键轴|数控车床加工花键轴|花键轴来图加工|花键检测铣花键|内花键外花键加工



花键轴是机械传动一种,和平键、半圆键、斜键作用一样,都是传递机械扭矩的,在轴的外表有纵向的键槽,

套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等


材料使用

1、碳素钢35、45、50等优质碳素结构钢因具有较高的综合力学性能,应用较多,其中以45钢用得***为广泛。

为了改善其力学性能,应进行正火或调质处理。不重要或受力较小的轴,则可采用Q235、Q275等碳素结构钢。

2、合金钢具有较高的力学性能,但价格较贵,多用于有特殊要求的轴。

例如采用滑动轴承的高速轴,常用20Cr、20CrMnTi等低碳合金结构钢,经渗碳淬火后可提高轴颈耐磨性;

机转子轴在高温、高速和重载条件下工作,必须具有良好的高温力学性能,常采用40CrNi、38CrMoAlA等合金结构钢。

轴的毛坯以锻件优先、其次是钢;尺寸较大或结构复杂者可考虑铸钢或球墨铸铁。

例如,用球墨铸铁制造曲轴、凸轮轴,具有成本低廉、吸振性较好,对应力集中的敏感性较低、强度较好等优点。轴的力学模型是梁、多数要转动,因此其应力通常是对称循环。

其可能的失效形式有:疲劳断裂、过载断裂、弹性变形过大等。轴上通常要安装一些带轮毂的零件,因此大多数轴应作成阶梯轴,切削加工量大。


花键轴分矩形花键轴渐开线花键轴两大种类

花键轴中的矩形花键轴应用广泛,而渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的连接。

矩形花键轴通常应用于飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。

由于矩形花键轴多齿工作,所以承载能力高,对中性、导向性不错,而其齿根较浅的特点可以使其应力集中小。

另外花键轴的轴与毂强度削弱小,加工比较方便,用磨削方法可以获得较高的精度。

渐开线花键轴用于载荷较大,定心精度要求高,以及尺寸较大的连接。

其特点:齿廓为渐开线,受载时齿上有径向力,能起自动定心作用,使各齿受力均匀,强度高寿命长,加工工艺与齿轮相同,易获得较高精度和互换性




1)加工材料:材料整体采用高品质钢材,不易生锈,外表光洁。

  2)加工方式:车,磨,刨,铣,CNC加工等,一体成型,结构稳定

,注重产品的每个细节,竭力打造高精度、高硬度、质量过硬的产品。

3)尺寸公差:根据图纸要求公差统一保证在±0.02以内,严格按照图纸进行加工。

 4)应用领域:加工产品广泛应用于印刷包装机械、立体车库设备、环保机械、输送设备、

化工设备、冶金矿山设备、钢铁电力设备、搅拌设备、筑路机械、制糖工业、

风力发电、扶梯电梯驱动、船舶领域、轻工领域、造纸领域、冶金行业、

污水处理、建材行业、起重机械、输送线、流水线等场合,欢迎来电咨询!
