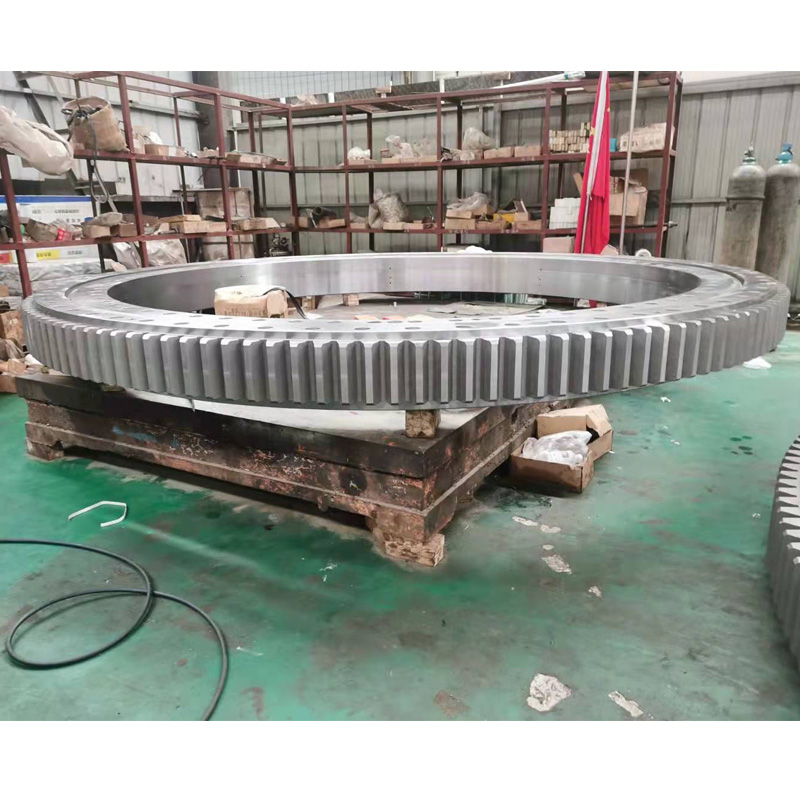

挖机转盘轴承 吊车回转支承 起重机转盘轴承 港机转盘轴承加工

起订量:1件

在线订购


12461632939_392587274




内径:500mm

外径:700mm

厚度:60mm

可加工内径范围:≤3000mm

可加工外径范围:≤3500mm

保持架及其材料:Y铜板冲压

滚动体类型:球

滚动体列数:单列/双列/多列

滚道类型:球面滚道

密封防尘形式:密封条防尘

精度等级:P4/P5/P0

轴承材质:优质碳钢/合金钢


12210545410_392587274

500mm-3500m'm转盘轴承|大型回转支承轴承|工程机械臂回转支承轴承|吊车用转盘轴承|小型转盘轴承|小型回转支承|内齿外齿回转支承转盘轴承


12210530880_392587274










undefined

undefined

undefined



1 线为静态承载能力曲线

2 线为动态承载能力曲线

8.8、10.9、12.9为螺栓承载曲线

垂直方向M(104N.M)为倾覆力矩

水平方向Fa(104N)为轴向力

回转支承选择:实际使用承载力点 必须在承载能力曲线以下方可使用.



各种回转支承在正常情况下的极限速度如下:

      回转支承类型

      润滑类型

        极限速度(n.Dm)

        交叉滚柱式

      标准润滑脂

         24000-35000

          滚球式

      标准润滑脂

         40000-65000

      滚球带保持架

      润滑脂或油

         70000-130000



其中n为极限转速Dm为滚道中心直径  单位(转/分)



回转支承材料对应牌号:

50Mn对应的外国牌号为

国标产品

50Mn

美标产品1050,1053

日标产品

S53C

英国标准080A52,080M50

法国标准

XC48

苏联标准50Г



42CrMo对应国外牌号为

国际标准组织号:

42CrMo4

对应日本牌号:

SCM440

对应德国牌号:

42CrMo4或1.7225

美国牌号:

4140或G41400
